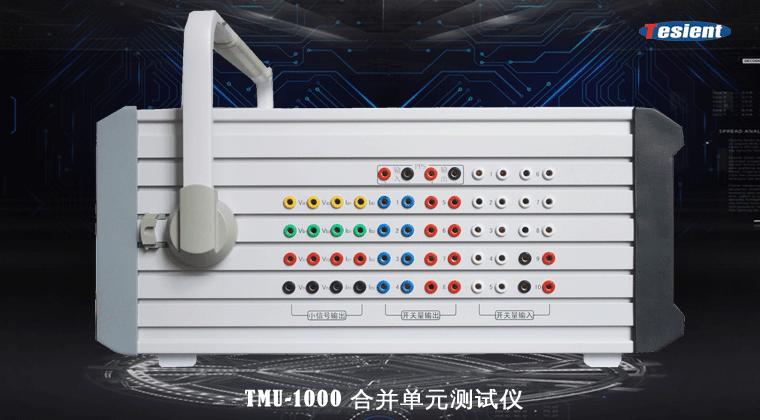

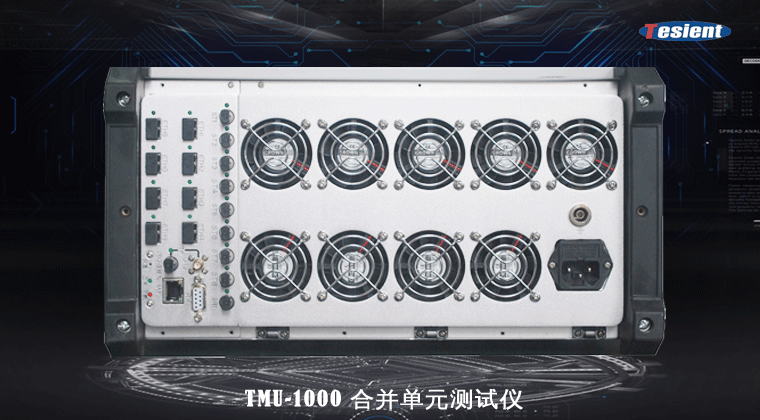

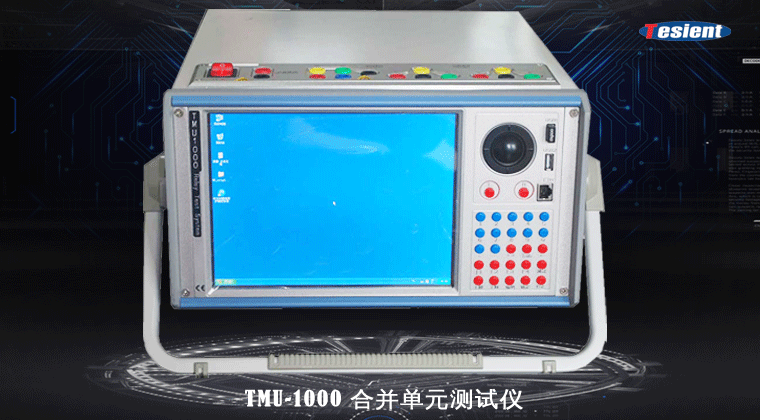

TMU-1000合并單元測試儀

功能描述:1、?MU采樣精度測試:測試合并單元的采樣精度,包括幅值、頻率、相位。合并單元的輸入端會對輸入的模擬量進行采樣,所以采樣的精度是合并單元重要指標,運行前或檢修時需要進行測試校正。2、MU采樣延遲測試:測試合并單元的AD采樣延遲和對采樣數據的處理延遲。

  • 類型: 合并單元測試儀

儀器配置:6路電壓源+6路電流源;10路開入,8路開出,內置10.4'顯示屏

          選型表:

TMU-1000B

6V+6I

TMU-1000D

4V+3I


天進儀器


| 功能描述:

1.      MU采樣精度測試:測試合并單元的采樣精度,包括幅值、頻率、相位。合并單元的輸入端會對輸入的模擬量進行采樣,所以采樣的精度是合并單元重要指標,運行前或檢修時需要進行測試校正。

2.      MU采樣延遲測試:測試合并單元的AD采樣延遲和對采樣數據的處理延遲。電流電壓從合并單元的輸入端到合并單元的輸出端,除了額定延遲時間外還有合并單元本身的處理延遲,屬個體特性,需進行測試。

3.      MU輸出報文測試:該項功能主要是測試合并單元輸出的9-2和GOOSE報文,檢測報文的完整性、丟包、重號、跳變、失步、品質異常、離散度異常等。能在線實時告警并記錄,能離線分析記錄下來的報文。

4.      MU時鐘精度測試:該項測試分為對時精度測試和守時精度測試。

5.      MU電壓切并測試:通過發送GOOSE信號給MU測試其電壓并列和切換功能是否正常。

6.      離線分析PCAP格式報文:可以對我們自己或者任意第三方記錄的MU輸出報文進行離線分析,包括離散度、完整性、波形等等。


| 技術參數:

1.  交流電流源

A. 通道數:6路

B. 幅值(RMS):6*(0~15A)/相,或6*(0~30A)/相

C. 分辨率:1.0mA

D. 精度:≤0.05%(0.2A~30A)

E. 頻率:靜態:0~1000Hz

       動態:0~3000Hz

       分辨率:0.001Hz

       精度:≤0.001Hz

F. 諧波畸變率:≤0.2%

G. 響應速度:<100μs

H. 帶載能力:

電流值

5A

15A

30A

功率

≥75VA

≥225VA

≥520VA

I. 輸出時間:

電流值

<10A

10~15A

20~30A

時間

長時間

≥300S

≥20S


2.  直流電流源

A. 通道數:6路

B. 幅值:6*0~±20A/相

C. 分辨率:1.5mA

D. 精度:≤0.5%

E. 紋波系數:≤0.5%

F. 帶載能力:

電流值

5A

20A

功率

≥75W

≥300W

G. 輸出時間:

電流值

<10A

10~20A

時間

長時間

≥100S



3.  交流電壓源

A. 通道數:6路

B. 幅值(RMS):6*0~125V/相

C. 分辨率:4mV

D. 精度:≤0.05%(5~125V)

E. 頻率:靜態:0~1000Hz

       動態:0~3000Hz

       分辨率:0.001Hz

       精度:≤0.001Hz

F. 諧波畸變率:≤0.2%

G. 響應速度:<100μs

H. 帶載能力:

電壓值

57.735V

125V

功率

≥30VA

≥80VA

I. 輸出時間:

電壓值

0~125V

時間

長時間



天進儀器


4.  直流電壓源

A. 通道數:6路

B. 幅值:6*0~±176V/相

C. 分辨率:6mV

D. 精度:≤0.5%

E. 紋波系數:≤0.5%

F. 帶載能力:

電壓值

110V

176V

功率

≥50W

≥80W

G. 輸出時間:

電壓值

0~176V

時間

長時間



       5.小信號輸出

A. 通道數:12路

B. 幅值(RMS):AC:12*0~7.07V/相;DC:12*(-10V~+10V)/相

C. 最大輸出電流10mA

D. 分辨率:250μA

E. 精度:≤0.05%

F. 幅頻變化:≤±0.1%~0.5%(0~1000Hz)

G. 諧波畸變率:≤0.05%



     6.交流電流電壓源同步時間:≤10μs



     7.交流電流電壓源相位控制

A.   變化范圍:-360°~+360°

B.   分辨率:0.05°

C.   精度:≤0.2°

D.   合閘角控制范圍:0°~+360°

E.   合閘角分辨率:0.05°

F.   合閘角精度:≤0.2°



     8.開關量輸入輸出

        A.開關量輸入

 數量:10對

 輸入特性:自動識別空接點和帶電位,10~250VDC

 分辨率:10μs

 最大測量范圍:0.00001~999,999.999S

 時間精度:≤0.1%

      B.開關量輸出

 數量:8對

 類型:空接點

            繼電器開出數量:4對

 交流斷開能力:5A,250VAC

 直流斷開能力:0.5A,250VDC

 快速開出數量:4對

 直流斷開能力:0.1A,350VDC


天進儀器


    9.接口

以太網接口

LC光以太網口:8對(一收一發為一對),用于IEC618509-1/2/GOOSE收發, 可以靈活配置。

以太網接口:10/100Mbit,2個光串口

9個(8個用于FT3輸出,1個用于FT3接收。)

 同步接口

 內置GPS:1個(SMA接頭)

 光B碼接口:1個(ST接口)

  電PPS輸入接口:1個


    10.其它

A. 供電電壓范圍:110~265VAC/110V~220VDC

B. 供電電壓頻率:45~65Hz

C. 使用溫度:-20~+70℃

D. 重量:15Kg

E. 尺寸:365*200*450mm

F. 接口:網口(用于聯機);USB口(用于軟件升級、報告傳送及USB鼠標、鍵盤接口)
