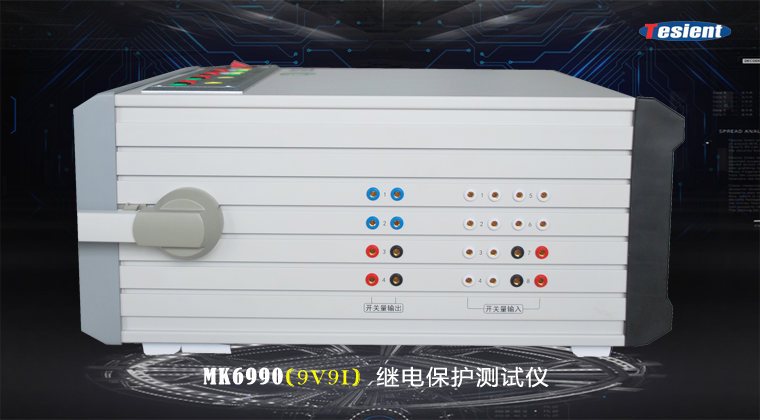

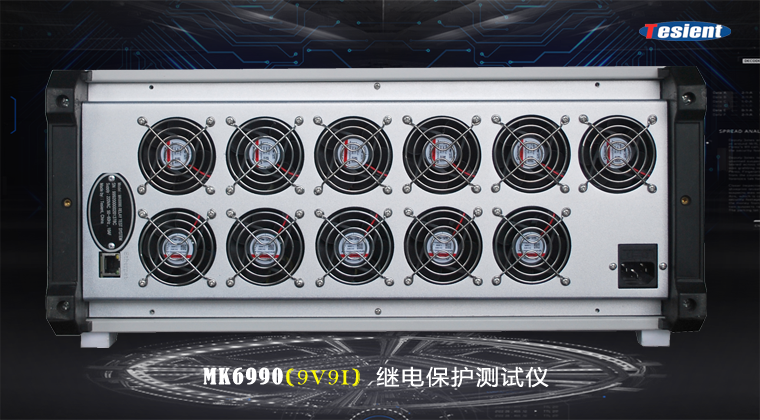

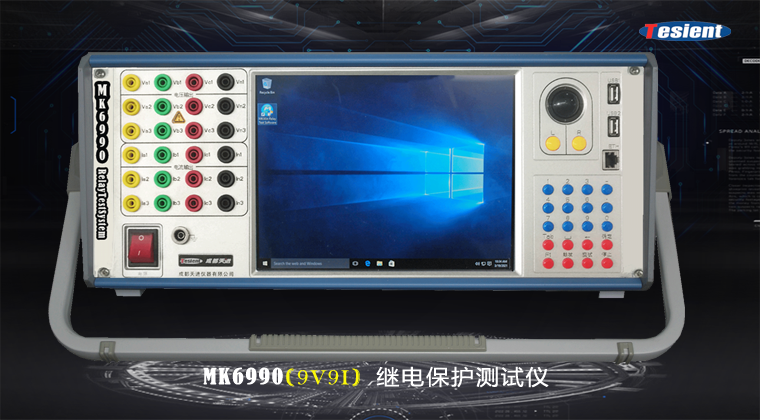

MK6990繼電保護測試儀

| MK6990儀器配置:9路電壓源+9路電流源+1路輔助直流(選配);8路開入(10路開入選配),4路開出(8路開出選配),內置10.4'顯示屏

  • 類型: 模擬測試儀,型號配置: 9路電壓源+9路電流源+1路輔助直流源

| MK6990儀器配置:

9路電壓源+9路電流源+1路輔助直流(選配);8路開入(10路開入選配),4路開出(8路開出選配),內置10.4'顯示屏


選型表

型  號

配  置

MK6340

4V3I(輔助直流選配)

MK6660

6V6I(輔助直流選配)

MK6690

9V6I(輔助直流選配)

MK6990

9V9I(輔助直流選配)


| 產品特點:

  1.   冗余備份:三組電流源、三組電壓源完全獨立

  2. 高采樣率,每周波2000點

  3. 大容量高速存儲器:滿足高采樣率故障波形更長時間回放

  4. 所有通道能夠同時輸出

  5. 獨有的測試方案功能

  6. 9路電流源實現變壓器三側差動試驗

  7. 帶10.4寸顯示屏,可脫機也可以聯機操作


天進儀器


| 技術參數:


1.交流電流源

A. 通道數:9路

B. 幅值(RMS):9*0~30A/相

C. 分辨率:0~0.3A:0.01mA;0.3~3A:0.1mA;3~30A:1.0mA

D. 精度:≤0.1% (0.05A~30A)

E. 頻率:靜態:0~1000Hz

        動態:0~3000Hz

        分辨率:0.001Hz

        精度:≤0.001Hz

F. 諧波畸變率:≤0.2%

G. 響應速度:<100μs

H. 帶載能力:

電流值

5A

30A

功率

≥75VA

≥520VA

I. 輸出時間:

電流值

<10A

10~20A

20~30A

時間

長時間

≥100S

≥20S



2.直流電流源

A. 通道數:9路

B. 幅值:9*0~±20A/相

C. 分辨率:0~0.3A:0.015mA;0.3~3A:0.15mA;3~20A:1.5mA

D. 精度:≤0.5%(0.05A~20A:)

E. 紋波系數:≤0.5%

     F. 帶載能力:

電流值

5A

20A

功率

≥75W

≥300W

      G.輸出時間:

電流值

<10A

10A

20A

時間

長時間

≥100S

≥20S



天進儀器


3.交流電壓源

A. 通道數:9路

B. 幅值(RMS):9*0~125V/相

C. 分辨率:4mV

D. 精度:2~125V:≤0.1%

E. 頻率:靜態:0~1000Hz

       動態:0~3000Hz

       分辨率:0.001Hz

       精度:≤0.001Hz

F. 諧波畸變率:≤0.2%

G. 響應速度:<100μs

H. 帶載能力:

電壓值

57.735V

125V

功率

≥30VA

≥80VA

       I  輸出時間:

電壓值

0~125V

時間

長時間



4.直流電壓源

A. 通道數:9路

B. 幅值:9*0~±176V/相

C. 分辨率:6mV

D. 精度:≤0.5%

E. 紋波系數:≤0.5%

    F.  帶載能力:

電壓值

110V

176V

功率

≥50W

≥80W

  G. 輸出時間:

電壓值

0~176V

時間

長時間



      暫態回放總存儲容量

      容量:4千萬采樣點

     (例如:采樣率為10000點/秒,10通道輸出,回放時間為400S。)



5.交流電流電壓源同步時間:≤10μs



6.交流電流電壓源相位控制

A.   變化范圍:-360°~+360°

B.   分辨率:0.05°

C.   精度:≤0.2°

D.   合閘角控制范圍:0°~+360°

E.   合閘角分辨率:0.05°

F.   合閘角精度:≤0.2°



7.輔助直流(選配)

A. 幅值:0~300V

B. 最大輸出功率:>100W

C. 分辨率:15mV

D. 精度:≤0.5%

E. 紋波系數:≤0.5%



天進儀器


8.開關量輸入輸出

A. 開關量輸入

             數量:8對(10對開入選配)

  輸入特性:自動識別空接點和帶電位,10~250VDC

 分辨率:10μs

  最大測量范圍:0.00001~999,999.999S

  時間精度:≤0.1%

B. 開關量輸出(8對開出選配)

  數量:4對

  類型:空接點

             繼電器開出數量:2對

  交流斷開能力:5A,250VAC

  直流斷開能力:0.5A,250VDC

  快速開出數量:2對

  直流斷開能力:0.1A,350VDC


9.功能

A.   測試方案

B.   任意測試

C.   常用繼電器(電流、電壓、時間、中間、低周、低壓、反時間、功率方向、差動等)

D.   線路保護(距離定值校驗、阻抗特性搜索、阻抗特性驗證、零序定值校驗、工頻變化量距離 定值校驗、整組測試、重合閘測試、模擬轉換性故障、檢無壓檢同期、精工電流、精工電壓、系統振蕩)

E.   變壓器保護(比率制動、6I比率制動、諧波制動、間斷角制動、差動整組、反時限過激磁保護)

F.   發電機保護(差動、失磁、勵磁)

G.   自動裝置(同期、備自投、快切)

H.   暫態回放

I.   狀態序列



10.其它

A. 供電電壓范圍:110~265VAC/110V~220VDC

B. 供電電壓頻率:45~65Hz

C. 使用溫度:-5~+50℃

D. 重量:15Kg

E. 尺寸:365*200*450mm

F. 接口:網口(用于聯機);USB口(用于軟件升級、報告?zhèn)魉图癠SB鼠標、鍵盤接口)


11.選配件

A. 內置GPS模塊

B.IRIG-B接收

C.電量變送器校驗功能

D.輔助直流

E.電能表校驗功能


繼電保護測試儀|繼電保護|天進儀器

標簽: MK6990 繼電保護
