TS210系列智能遠動機自動測試系統

TS210智能遠動機自動測試系統是一款基于IEC61850、IEC104、IEC101等電力通信標準開發的遠動機閉環測試系統，可實現對智能遠動機的功能及性能全面自動測試、驗收，適用于各電壓等級的新建及改擴建智能站。 該遠動自動測試儀具備IED裝置61850仿真及調度主站仿真、遠動測試用例模板及實例化、自動閉環測試等關鍵技術，可以大大提高智能變電站遠動機（數據通信網關機）驗收效率，實現驗收技術自動化，提升驗收效率，減少工作強度，大幅縮短調試工期。

產品特點：

    n兼容性：即插即用，兼容適贏國內主流廠家型號智能遠動機（數據通訊網關機），無需根據不同型號進行配置。

    n可擴展：可擴展仿真IED裝置、仿真模擬主站、通信接口、遠傳規約等。

    n可靠性：分層分布式組件體系結構，采用組件化方式設計，保證了軟件的可靠性。支持無紙化自動測試驗收，支持PDF/Excel/Word格式報告輸出，整個測試過程全記錄、測試時間、測試人員，測試信號動作全過程全景記錄。

    n跨平臺：跨平臺的軟件部署，軟件系統可以運行于大多數主流操作系統，包括：大多數版本的Unix(Solaris)、Linux和Windows等。

產品參數：

n系統年可用率：≥99.9%

n系統連續穩定運行測試：≥72h

n就地存儲容量：≥400GB

n報文記錄分辨率：≤1ms

n數據分析分辨率：≤1ms

n記錄數據的完整率：100%

n遙信報文分辨率：≤1ms

n就地?cái)?shù)據存儲速度：≥100Mbps

n系統平均無故障時間MTBF ：≥20000h

nIRIG-B對時輸出接口： 光纖、差分輸出

n通信接口：≥4個百/千兆自適應電以太口

nMMS服務端模擬能力：≥256個mms Server端

n開關量接口及分辨率：4對開出，8對開入

n開入分辨率:≤ 1ms

n工作電源： 220V AC

n設備儲存溫度：－25～70℃

n設備工作溫度：－10～55℃

n重量： 便攜式工控機5.4kg

n設備形態：382mm（長）×340mm （高）×230mm（厚）

n通信標準：支持IEC61850 、IEC104 、IEC101等主流電力規約

產品功能：

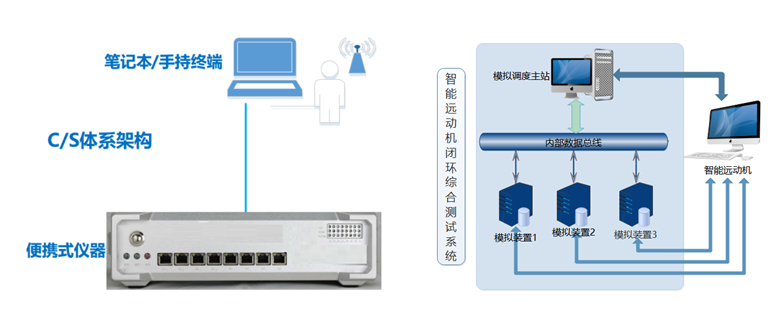

 1. IED裝置及調度主站仿真

基于多MMS服務器并發控制技術，模擬按全站規模運行的保護、測控裝置，實現整站規模的IEC 61850 MMS通信模擬測試和數據壓力測試；通過模擬調度主站IEC104/IEC101等主流遠傳規約實現對智能遠動機的閉環測試。

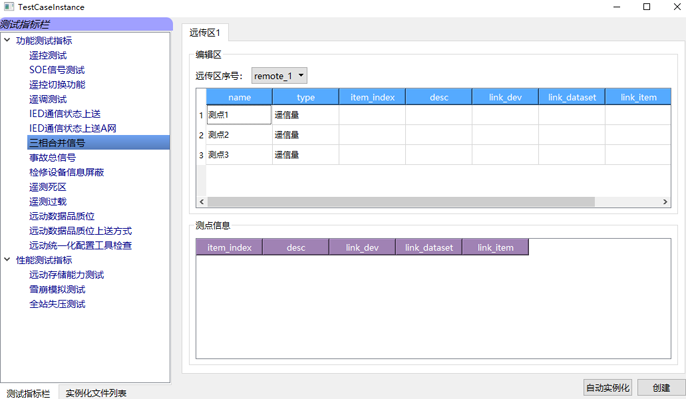

 2. 測試用例模板及實例化

通過測試用例模板機制，實現對遠動機功能及性能測試用例的模板定義，針對每個項目載入SCD和RCD配置后進行實例化映射，快速生成遠動整機測試用例。

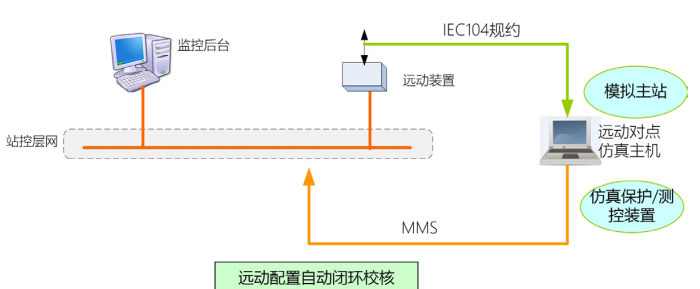

3.遠動配置自動閉環校核

通過仿真全站間隔層裝置發送MMS報文，同時模擬IEC104主站接收遠動裝置IEC104報文，實現遠動配置的自動閉環測試，并自動生成測試結果，形成遠動配置點表，同時遠動配置點表與調控信息表可進行一致性比較。

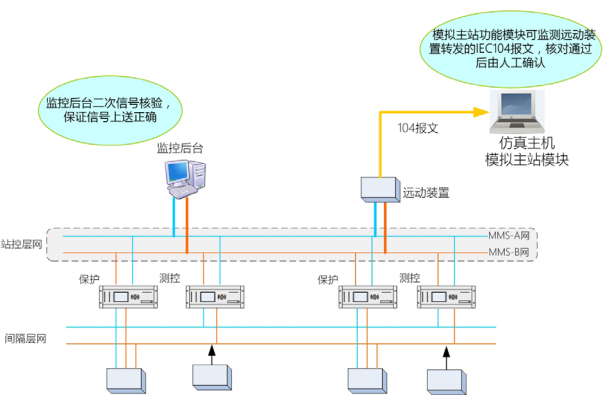

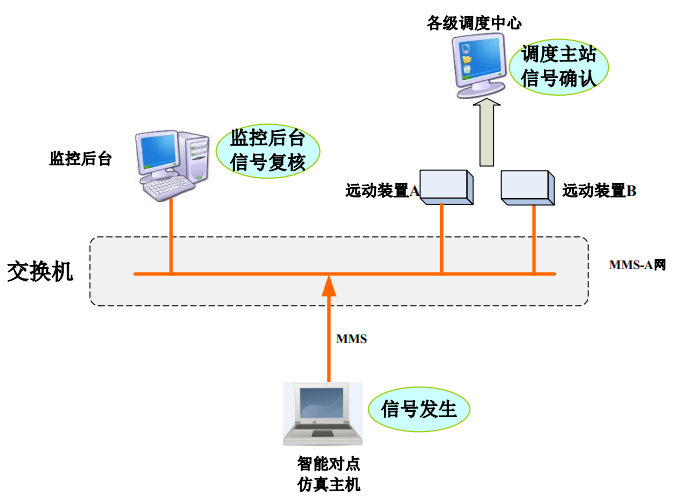

4.站端監控后臺及遠動裝置同步驗收

對點仿真裝置具有IEC104模擬主站功能，可在與主站對點之前，由變電站調試人員施加實際信號量，在站端通過模擬主站功能，與監控后臺主機進行同步驗收，校驗遠動裝置配置與變電站一次/二次信號一致性。
