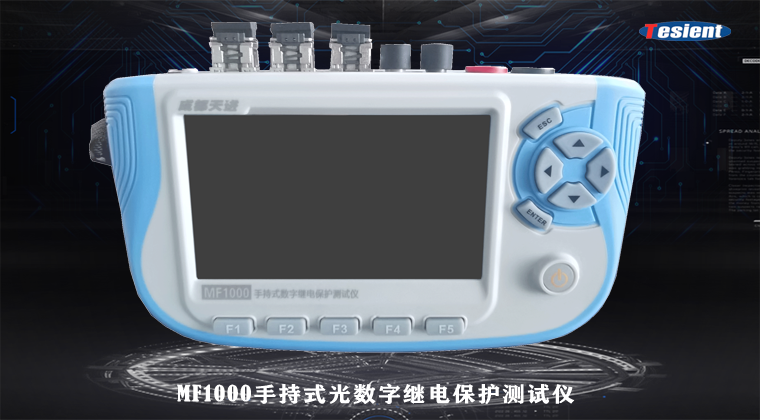

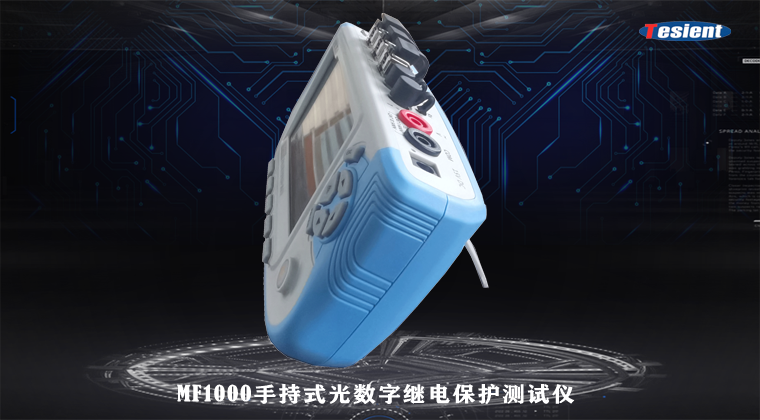

MF1000手持式光數字繼電保護測試儀

MF1000手持式光數字繼電保護測試儀是升級版。在硬件接口上,光纖網口升級到了1000M/100M,數量增到了3對,且增加了硬開出與硬開入接口;軟件功能上增加了針對交換機、智能站網絡負荷、智能終端、保護等裝置的專用測試模塊。

  • 類型: 光數字繼電保護測試儀

MF1000手持式光數字繼電保護測試儀



產品概述

  MF1000手持式光數字繼電保護測試儀是升級版。在硬件接口上,光纖網口升級到了1000M/100M,數量增到了3對,且增加了硬開出與硬開入接口;軟件功能上增加了針對交換機、智能站網絡負荷、智能終端、保護等裝置的專用測試模塊。MF1000既可以作為手持式繼電保護測試儀使用,也可以作為手持式報文分析儀使用,是當前數字化/智能變電站安裝、調試、維護中,功能最為豐富的手持設備之一。


天進儀器


主要特點

n  5.7寸電容式多點觸摸屏,內置10000mAh大容量可充電鋰電池,續航時間大于6小時;

n  3對100/1000Mbits/s自適應光纖以太網口、1對光纖串口、1個IRIG-B/PPS同步接口,支持單纖連接;

n  2路硬開入接點、2路硬開出接點,用于智能終端響應時間測試;

n  支持ΜSB存儲設備接入,方便導入導出數據;

n  支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3、MMS、STNP、GRMP、IEEE-1588、IRIG-B、PPS、SCL等標準;

n  集多種功能于一體,可對保護測控裝置、合并單元、智能終端、電子式互感器進行測試;

n  圖表顯示各種電氣參數,用戶不需要關心報文解析細節,直接查看結果;

n  報文發送離散度<0.1μs,報文接收時標誤差<25ns;

n  小巧精致,攜帶方便,測試簡單;


天進儀器


主要功能

n  SCD解析:支持SCL文件(SCD、ICD、CID)文件導入、解析、存儲;

n  報文探測:支持IEC61850-9-1/2/LE、Goose、IEC60044-7/8 FT3報文自動探測與解析,并自動與SCL文件進行匹配,標記不匹配項;

n  SV/FT3報文監視:提供波形、幅值、相位、品質、頻率、諧波含量、丟幀統計、離散度、異常報文告警等多種分析功能,支持報文重新采樣;

n  Goose報文監視:提供狀態、變位記錄、品質、丟幀、異常報文告警等多種分析功能,支持Goose發送機制檢測;

n  Goose發布測試:提供Goose報文直接發布測試;

n  電流電壓測試:可手動調節、自動遞變,并分析測試結果;

n  狀態序列測試:提供多狀態連續輸出測試,支持短路模型計算,支持多種切換方式,支持IRIG-B碼同步觸發;

n  提供多種保護/測控裝置的專用測試模塊:定值校驗、差動保護、諧波疊加、備自投等;

n  光口流量測試:光口實時流量、峰值流量、平均流量測試;

n  核相測試:支持多組SV報文通道核相測試;

n  光功率測試:集成光功率檢測功能,可實時在線測量光以太網發送及接收光信號功率;

n  VLAN校驗:可自動搜索交換機VLAN劃分設置,形成VLAN劃分表;

n  MMS測試:MMS報文收發測試;

n  抓包與回放:網絡報文抓包分析與PCAP回放測試;

n  SOE測試:智能終端SOE響應時間測試;

n  網絡壓力測試:100~1000M網絡壓力測試;

n  異常報文模擬測試:SV/GS丟幀、錯序、錯值、雙A/D不一致、抖動等異常報文輸出;


天進儀器


主要技術指標

光纖以太網口

3對×100/1000Mbits/s,自適應,LC,多模,1310nm

支持IEC61850-9-1/2/LEGooseIEEE-1588MMS

自帶光功率測量;

發送離散度:<0.1μs

接收時標精度:<25ns

1588對時精度:<1μs

光纖串口

1對×2~10Mbits/s),LC,多模,850nm

IEC60044-7/8FT3;支持曼碼或異步串口傳輸方式;

發送離散度:<0.1μs

接收時標精度:<25ns

同步接口

1對×IRIG-B/PPS光口,LC,多模,850nm

精度:<1μs

硬開入

2路,10-250VDC或空接點,自動識別,無極性


硬開出

2路,快速開出,交直流開斷能力:0.5A250

快速開出時間:<10μs

電以太網口

1個,RJ-45, 10/100/1000Mbits/s自適應


ΜSB接口

1個,ΜSB存儲設備


屏幕

5.7’,電容屏,多點觸控


供電

4.2V3.0A


電池

可充電鋰電池,11000mAh

續航時間:>6小時

體積

250mm×140mm×44mm

重量:<1Kg














標簽: 光數字 手持式
